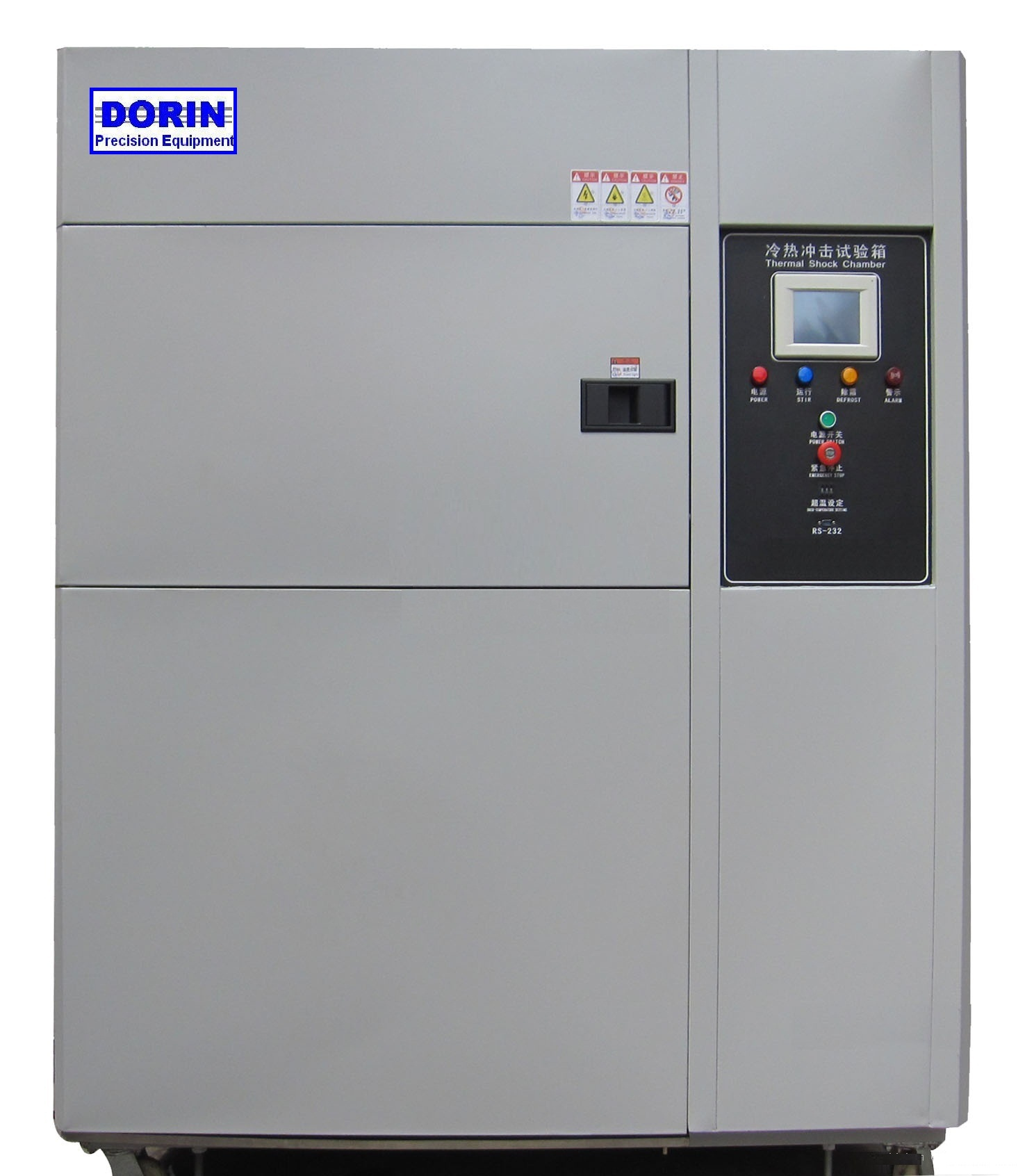

DR-100S/150冷热冲击试验箱（三箱式）

冷热冲击试验机是金属、塑料、橡胶、电子等材料行业必备的测试设备，用于测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。

产品简介
冷热冲击试验机是金属、塑料、橡胶、电子等材料行业必备的测试设备，用于测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。分为两厢式和三厢式，区别在于试验方式和内部结构不同，产品符合标准为：GB/T2423.1-2008试验A 、GB/T2423.2-2008试验B、GB-T10592-2008、GJB150.3-198、GJB360A-96方法107温度冲击试验的要求。
满足的试验方法：
GJB150.5-86 温度冲击试验，符合MIL，IEC，JIS规范。

符合标准
本冷热冲击系列产品满足以下各项标准：
1、GB-2423.1-89（IEC68-2-1）试验A：低温试验方法。
2、GB-2423.2-89（IEC68-2-2）试验B：高温试验方法。
3、GJB360.8-87（MIL-STD-202F）高温寿命试验。
4、GBJ150.3(MIL-STD-810D)高温试验方法。
GJB150.4(MIL-STD-810D)低温试验方法。

产品说明
主要技术指标
1、温度范围：高温箱： +60℃～200℃ 低温箱： 0℃～-60℃；
2、温度波动度：±1℃;
3、温度误差：±2℃;
4、升温速率：从常温～150℃≤40min；
5、降温速率：从常温～-60℃≤40min;
6、制冷下限温度：≤-60℃;
7、冲击温度：+100～-60℃;
8、工作室尺寸： 600×500×500mm; （宽×高×深）
9、外形尺寸：约1550×1800×1480mm; （宽×高×深）
10、电源：380V±38V 50Hz±1HzAC380V 三相四线
保护地电压允许波动范围： AC （380 ±38 ）V
频率允许波动范围：（频率允许波动范围：（ 50 ±0.5 ）Hz
保护地线接电阻小于 4Ω； TN -S方式供电或 TT 方式供电
要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此要求用户在安装现场为设备配置相应容量的空气或动力开关
11、功率：约12Kw
12、温度恢复时间：≤5min;
13、样品架承重： 10Kg以内。

制冷系统
a) 制冷系统及压缩机：为了保证试验箱降温速率和最低温度的要求，本试验箱采用一套2×6HP进口ifc法国泰康全封闭压缩机所组成的二元复叠式水冷制冷系统。复叠制冷系统包含一个高温制冷循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是起到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现降温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。
b)制冷工作原理：高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。过程如下: 制冷剂经压缩机绝热压缩到较高压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。后制冷剂经膨胀阀绝热膨胀做功，这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。
c)冷却方式：风冷，风冷冷凝器采用进口台湾板式换热器。蒸发冷凝器采用Alfa Laval产板式换热器，该换热器体积小，换热系数高。从而可大大提高热效率，减小占地面积。
d)制冷剂：采用DUPONT公司R502(高温循环)、R13(低温循环)；
e)制冷辅助件：膨胀阀（美国SPORLAN），电磁阀（意大利CASTEL）；过滤器（美国SPORLAN）；压力控制器（英美RANCO）；截止阀（意大利CASTEL）；油压控制器（英美RANCO）；避震软管（美国PACKLESS）；油份离器（欧美ALCO）等制冷配件均采用进口件。

空气调节系统
1、空气调节方式：强制通风内平衡调温法(BTC)。该方法即指在制冷系统连续工作的情况下，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡。
2、空气循环装置：内置空调间、循环风道及长轴离心式通风机，使用高效的制冷机和能量调节系统，通过高效通风机进行有效的热交换，达到温度变化之目的。
通过改善空气的气流，提高了空气流量及与加热器和空气表冷器的热交换能力，从而大幅改善了试验箱的温度均匀度。
3、加热方式：优质镍铬合金丝电加热器;
4、空气冷却方式：多级膜片式空气热交换器;

箱体结构
1、箱体外壁材料：优质拉丝不锈钢板
2、箱体内壁材料：SUS304#1.2mm镜面不锈钢板。
3、观察窗：高温箱安装矩形多层中空隔热玻璃观察窗一个(350X250mm)。观察窗上安装照明灯。
4、保温材料：采用聚氨脂泡沫塑料经高温高压发泡将外壳与低温室连接成一个整体。
5、样品室移动方式：样品静置。
6、电缆孔：高温箱开电缆孔Ф50一个。

测控系统
温度测量：Pt100铂电阻
控制装置：主控制器采用进口双回路高精度液晶显示触摸屏温度控制器。该控制器采用液晶显示屏，可显示设定参数、试验曲线、运行时间、加热器工作状态, PID参数自整定功能。控制程序的编制采用人机对话方式，仅需设定温度，就可实现制冷机自动运行功能。控制系统具备完善的检测装置能自动进行详细的故障显示．报警，配置485通讯接口及运行软件。
设定精度：温度：0.1℃ 时间：1s
用户程序容量：30×100段。
运行方式：程序运行，恒定运行。
独立超温保护仪表。
设备工作时间累计计时器。

安全保护措施
工作室超温；
制冷机超压；
制冷机过载；
制冷机油压；
加热器短路、过载；
鼓风电机过载。
系统漏电保护
环境温度：5―45℃
环境湿度：≤90%R.H
保证性能的条件：（在下述条件下，保证最低可达温度-65℃）
a．环境温度：≤30℃(无凝露)

外观图片
